µC-überwachter Leistungsschalter

Eingang:  3 .. 5 V Ausgangsspannung 12 .. 36 VDC Ausgangsstrom 3 A Ein µController auf der Platine schaltet das eingehende Digitalsignal durch und überwacht permanent den fließenden Strom. Firmwarefunktionen: Dabei kann eine Sicherungsfunktion frei konfiguriert werden. D.h. eine Verzögerung nach dem Einschalten, ein Auslösestrom und eine zugehöriger Zeitkonstante im ms-Bereich. Weiterhin können […]

InSitu Folienstärkemessung mit dem µMSR-System

Für eine ältere Folienextrusion-Anlage wurde zur Parametrisierung und Qualitätskontrolle eine permanenten Folienstärkemessung nachgerüstet. Hierzu verbaute das Ingenieurbüro Nagel einen Linearantrieb für einen hochgenauen Laser- Abstandssensor zur Vermessung der über eine Walze geführten Folie. Die Steuerung bzw. Positionierung  des Antriebs wurde mit dem µMSR-System durchgeführt, welches gleichzeitig für die Erfassung des Sensorsignals und zur […]

Kartonagen Stapelautomat mit µMSR-Steuerung

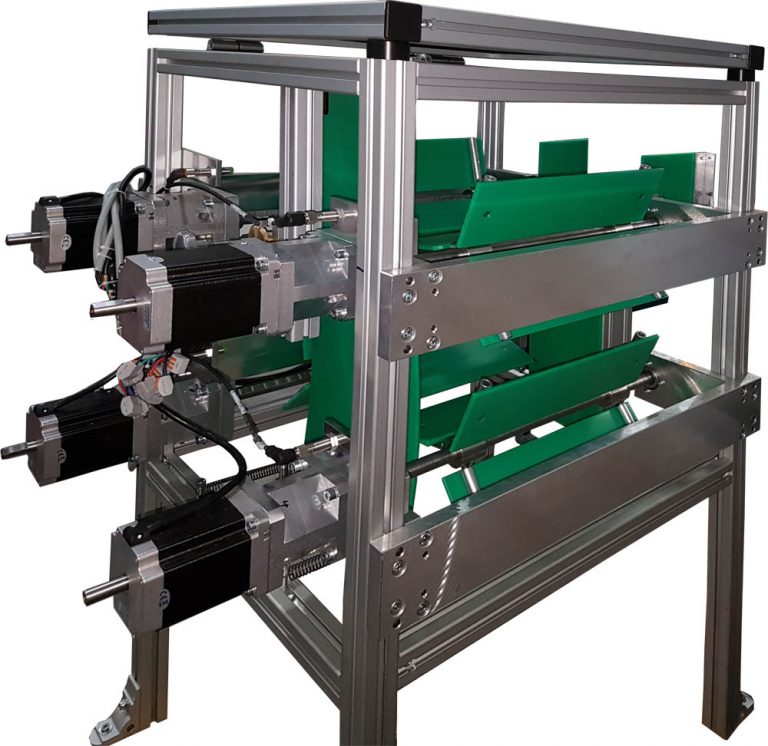

Für ein Kartonagen-Transportbandsystem wurde vom Ingenieurbüro Nagel ein Stapelautomat entwickelt. Hier stand nun die Aufgabe, die Anlage mit der µMSR-Steuerung zu Automatisieren.

Die gesamte Steuerung, einschließlich diverser Endlagenschalter und weiterer Sensoren, Schrittmotoren, Bedientasten und Fehler- und Warnsystem, sowie Betriebsstunden und diverse Schrittzähler wurden in dem eingesetzten µMSR-Controller umgesetzt. Diverse Parameter zum Betriebsverhalten wurden zur Konfiguration offengelegt.

Energiedatenerfassung für Energiemanagementsysteme EN50001

In mehreren Unternehmen wurde von mir in Kooperation mit dem Ingenieurbüro Nagel und den jeweiligen IT- und Elektrotechnikfachabteilungen das µMSR-System eingesetzt um Energiedaten zu erfassen. Die Ausbaustufen unterschieden sich dabei von nur einem µMSR-Gerät in der Hauptverteilung bis hin zu insgesamt 18 Geräten für diverse Unterverteilungen mit bis zu 80 Energiemesspunkten und einer […]

Diverse digitale und analoge Ein- und Ausgangsmodule für das µMSR-System

Entwicklung diverser IO-Module für analoge und digitale µControllereingänge. Universell einsetzbar oder direkt im µMSR-System zu verwenden. Ausführliche Auflistung und Beschreibung im Modulkatalog zum µMSR-System: Diese Module können von mir bezogen werden. Schreiben sie mir eine Anfrage mit der gewünschten Anzahl, ich werde Ihnen umgehend ein Angebot unterbreiten.

Thermoelement-Eingangsmodul, 8 x verschiedene Thermoelementtypen mit SPI-Bus

Basis-Board für bis zu 8 der SPI-Thermoelementmodule Anschluss über SPI-Bus und 9 digitale Eingänge ( 8 x Din für die CS Leitungen der Module und 1 x CS für einen IO-Expander für 8 Status-LEDs) Massive Anschlüsse zwischen Modul und Klemmstelle für eine optimale Wärmeübertragung zur Temperaturmessung für die Kaltstellenkompensation. Alle Anschlüsse Steckbar Fest […]

Prozess- und Energiedatenerfassung einzelner Anlagen

Unter Einsatz des µMSR-System wurden bei mehreren Unternehmen die Prozessdaten, einschließlich der Energieverbräuche erfasst. Dabei wurde für unterschiedliche Branche ein ähnliches Konzept umgesetzt. Zu den bisher so ausgestatteten Anlagen gehören z.B. Anlagen für die Produktion von Gießkernen für Aluminiumguss,  Kunststoff-Spritzgussanlagen und Anlagen aus der Lebensmittelindustrie.    Eine Vielzahl von Parametern werden zeitlich hochauflösend erfasst […]

3 x 3 Phasen Energie- und Leistungsmessung mit Netzanalyse

3x Drehstrom-Leistungs- und Energiemessung mit Netzanalyse Pro RJ45-Buchse werden 4 Stromsensoren (L1,L2,L3,N) angeschlossen Bis zu zwei dieser Platinen können im Standardgehäuse verbaut werden Zum Messen von z.B.: aller Ströme und Spannungen die Phasenlage und Frequenz Total Harmonic Distortion (THD) von Strom und Spannung Wirk-, Blind- und Scheinleistung für jede Phase sowie in Summe […]

Hochdruckkompressorsteuerung und -überwachung

Dieses Projekt wurde in Kooperation mit dem Ingenieurbüro Nagel durchgeführt. Zwei Hochdruckkompressoren sollen redundant laufen und sich dabei wöchentlich abwechseln. Der zweite Kompressor muss zur Lastunterstützung bereit stehen. 10 analoge Messsignale pro Kompressor sollen überwacht werden und Warnungen bzw. Fehler ausgeben. Dazu nötige Ampelsteuerung und Quittierungstasten. Des Weiteren gibt es einen manuellen Betriebsmodus […]

µMSR ENERGY MONITOR – Spritzgießmaschine

Dieses Projekt wurde in Kooperation mit dem Ingenieurbüro Nagel durchgeführt. Energietransparenz in industriellen Anlagen zur Effizienzsteigerung der Produktionsprozesse Bei der Vielfalt industrieller Anlagen sind fertige Lösungen immer nur Kompromisse, die ihren Zweck verfehlen. Basierend auf einer von uns entwickelten, universellen Mikrocontrollerplattform werden entsprechend der Anlage Energieerfassungssysteme individuell konfektioniert. Auch nachträgliche Erweiterungen sind konzeptionell […]

SimCar Anlagensteuerung

Zur Steuerung der SimCar Modell-Anlage entstand eine mehrschichtige Architektur, bestehend aus drei verschiedenen Programmen. Im Zentrum steht eine umfangreiche Leitstellensoftware mit integrierter Datenbank. Diese Software greift über ein Standartnetzwerk auf die Monitorprogramme zu. Für die Hardwareanbindung kommt eine µController-Steuerung zum Einsatz, welche die wesentlichen Abläufe der Anlage als Funktionen bereitstellt. Zusätzlich übernimmt die […]
